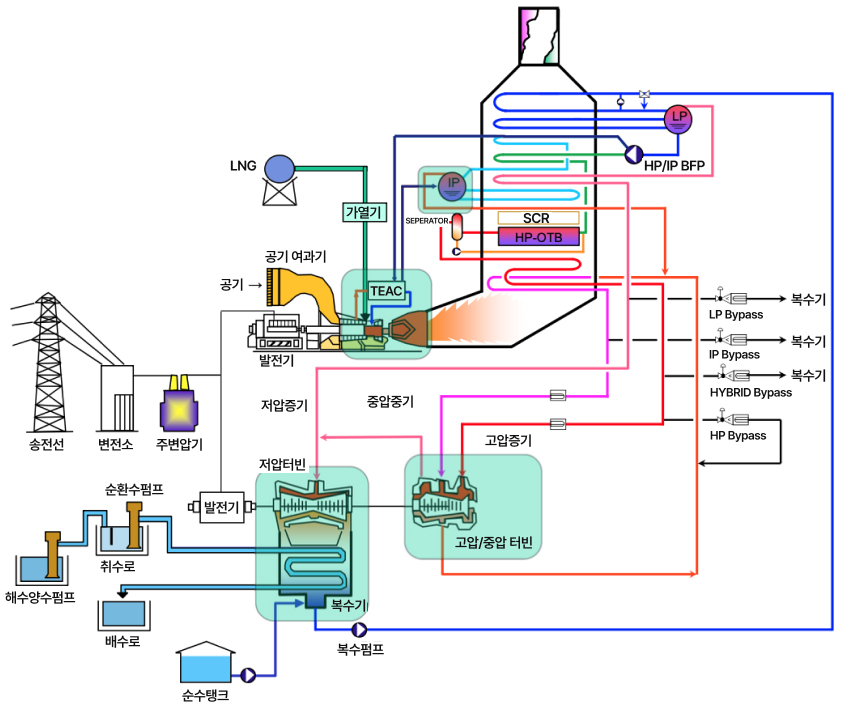

표준가스복합 계통도 상세 설명

가스터빈과 증기터빈이 함께 전력을 생산하는 결합복합 발전 과정을 나타낸다.

1. 가스터빈 및 1차 발전 공기는 공기 여과기를 거쳐 압축기로 들어가고, LNG는 가열기를 거쳐 연소실(도면 TEAC)로 공급된다. 연소·팽창 가스가 가스터빈을 돌려 발전기에서 전력을 생산하며, 고온 배기가스는 뒤쪽 폐열회수보일러(HRSG)로 보내진다.
2. 폐열회수보일러(HRSG) 배기가스의 열을 이용해 관 내 물을 가열·증발시키는 수직 복열기 구조이다. SCR, 고압 일회통 보일러(HP-OTB), 분리기(Separator) 등이 포함되며, 고압(HP)·중압(IP)·저압(LP) 등 단계별 증기를 만든다.
3. 증기터빈 및 2차 발전·복수 HRSG에서 나온 증기는 고압·중압 터빈과 저압 터빈을 순차적으로 구동하고, 별도 발전기와 연결된다. 터빈을 빠져나온 증기는 복수기에서 응축되어 다시 급수로 회수된다.
4. 증기 우회 우측에는 고압·하이브리드·중압·저압 우회 라인이 있어 필요 시 증기를 복수기 쪽으로 바이패스할 수 있다.
5. 냉각·급수 해수는 취수로와 해수 양수펌프를 통해 유입되고, 순환수 펌프로 복수기를 거쳐 배수로로 배출된다. 순수 탱크의 처리수는 복수 펌프를 통해 급수 계통에 공급된다.
6. 송전 발전기에서 나온 전력은 주변압기, 변전소를 거쳐 송전선으로 송출된다.

도면 색 예시: 연료(LNG)는 녹색 계열, 공기·배기는 노란·주황 계열, 냉각수·복수는 파란 계열, 증기(고·중·저압)는 붉은·분홍·보라 계열로 구분되어 있다.
